"K3V112" na typovém štítku neukazuje na jeden seznam dílů. Kawasaki vyrábí čerpadlo jako jednu, tandemovou nebo paralelní jednotku, s otáčením ve směru a proti-směru hodinových ručiček, s nebo bez vývodového hřídele. Prodejci dílů uvádějí několik typů hnacích-drážek hřídelí, naklápěcích-délek čepů a pilotních- čerpadel pod stejným názvem. U těchto variant se objednávka dílů čerpadla K3V112 pokazí, i když je název dílu správný.
Tato příručka je určena pro opravny, nákupčí náhradních dílů a vedoucí údržby, kteří již vědí, že mají K3V112 a potřebují se rozhodnout, co koupit. Zabývá se tím, které části patří ke které sestavě, které se mění s verzí čerpadla, jak porovnat sadu těsnění, rotační skupinu, jednotlivé díly a náhradní čerpadlo a co čerpadlo potřebuje, jakmile bude opět pohromadě. Nezahrnuje kroky demontáže nebo seřízení regulátoru. V katalogu Kawasaki je uvedeno, že čerpadlo by nemělo být rozebráno bez jeho schválení a tam, kde je to nevyhnutelné, pouze autorizovanou osobou, takže práce patří do servisní příručky vydané pro váš přesný model.
Zveřejnění: Společnost Sheungchak dodává nová náhradní čerpadla -OEM a není přidružena ke Kawasaki Heavy Industries. "K3V112" se zde používá pouze k identifikaci čerpadla.

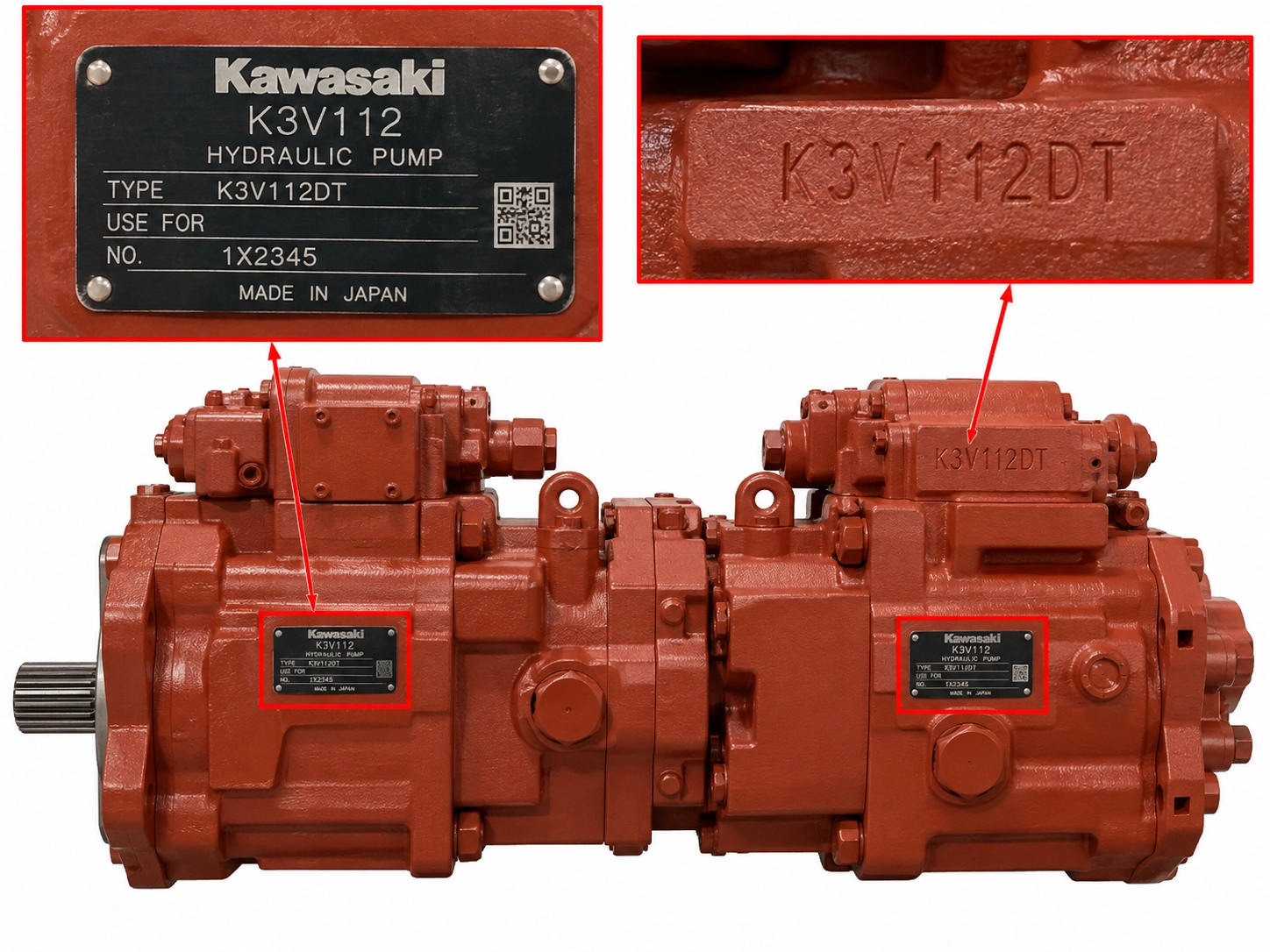

Jaké čerpadlo K3V112 máte?
Znaky za „K3V112“ rozhodují o tom, který seznam dílů se použije, takže si zaznamenejte celý kód modelu, než se na kterýkoli díl podíváte. Katalog K3V/K5V Kawasaki uvádí kódové pozice v tomto pořadí (Kawasaki Heavy Industries, katalog KPM1410, říjen 2014).
| Pozice kódu | Možnosti v katalogu Kawasaki | Proč je to důležité při objednávce |
|---|---|---|
| Konfigurace čerpadla | S=jednoduché, DT=tandemové dvojité čerpadlo, DP=paralelní dvojité čerpadlo | Nastavuje, kolik rotačních skupin má čerpadlo a zda jsou díly uvedeny jako přední a zadní |
| Pomocná možnost | Žádné písmeno=standardní, P=s PTO, H=s odstředivým čerpadlem | Přidává díly mimo hlavní čerpadlo, takže seznam K3V112DTP není stejný jako seznam K3V112DT |
| Kód konstrukce čerpadla | Číslo | Identifikuje revizi návrhu; citovat to v plném znění |
| Otáčení | R=po směru hodinových ručiček, L=proti-po směru hodinových ručiček, při pohledu od konce hřídele | Rozhoduje, které části rukou se hodí |
| Kód regulátoru a kód návrhu regulátoru | Krátký kód, například 2N nebo 9N, následovaný číslem | Identifikuje regulátor; citovat oba bez zkrácení |
Ne každá možnost je nabízena v každé velikosti. Pro velikost 112 jsou v tabulce sortimentu v katalogu uvedeny K3V112S, K3V112DT, K3V112DTP a K3V112DP. Jeho souhrn regulátorů propojuje kódy regulátorů s typy řízení, jako je celkový výkon, záporný průtok, kladný průtok a řízení podle zátěže. Dodavatel potřebuje kód tak, jak je vytištěn, ne vaše čtení.
Pro orientaci Kawasaki uvádí řadu s jmenovitým tlakem 34,3 MPa a špičkovým tlakem 39,2 MPa a velikost 112 při maximální rychlosti samonasávání 2 360 min⁻¹ (Kawasaki Heavy Industries). Katalog k této rychlosti připojuje podmínky: maximální výtlak a sací tlak −0,01 MPa nebo vyšší. Toto jsou jmenovité hodnoty čerpadla, nikoli hodnoty přijatelnosti dílů.
Pokud štítek chybí nebo je nečitelný, náš průvodceidentifikace hydraulického čerpadla z jeho typového štítkupokrývá záložní metody.
Části čerpadla K3V112 podle montážní skupiny
Objednávání je snazší a nabídky se snáze porovnávají, když jsou díly seskupeny podle sestavy místo toho, aby byly uvedeny jeden po druhém. Níže uvedené seskupení je naše, vytvořené z názvů dílů v tabulkách dílů publikovaných prodejci. Je to orientační mapa, ne kusovník. Čísla položek a množství na-čerpadla musí pocházet ze seznamu dílů pro váš přesný kód modelu.
| Montážní skupina | Hlavní části | Co vědět před objednávkou |
|---|---|---|
| Rotační skupina | Blok válců, sestavy pístů a čelistí, nastavovací deska (také nazývaná přídržná deska), kulové pouzdro (kuličkové vedení), pružiny válců | Dvojité čerpadlo má dvě; zaznamenejte, z jaké pozice jednotlivé části pocházejí |
| Ventilová deska a ventilový blok | Ventilová deska, ventilový blok, zpětné ventily | Prodejci uvádějí blok válců a ventilovou desku dohromady jako sestavu, v pravé{0}}a levé-verzi |
| Skupina výkyvných desek | Kyvná deska, naklápěcí pouzdro, patka, podpěra kyvné desky, naklápěcí čep, servopíst | Sestava sklopného čepu je uvedena ve více než jedné délce |
| Hřídele a ložiska | Přední a zadní hnací hřídele, drážková spojka, válečková a jehlová ložiska, rozpěrky ložisek | Počty zubů na drážkách se liší |
| Regulátor | Kompletní sestava regulátoru | Identifikováno kódem regulátoru; tandemové čerpadlo nese jedno na každé čerpadlo |
| Pomocné čerpadlo a PTO | Pilotní zubové čerpadlo, díly PTO | Uvedeno v několika typech |
| těsnění | O-kroužky a hřídelová těsnění | Ověřte, jakou konfiguraci čerpadla sada pokrývá |
Varianty, které způsobují chybné objednávky
Čtyři typy dílů se prodávají ve více než jedné verzi a každý potřebuje před objednávkou kontrolu se starým dílem. Níže uvedené verze jsou tím, co publikují dva prodejci náhradních dílů, zkontrolováno 9. října 2026 (Misijní hydraulika; Hydra Parts USA). Oba jsou komerční zdroje s díly k prodeji a žádný seznam není vyčerpávající. Jsou také příbuzné: Mise jmenuje Hydra Parts USA jako svého online maloobchodního distributora, takže jeden záznam nezávisle nepotvrzuje druhý. Ukazují, že verze existují. Neukazují, která z nich se hodí k vaší pumpě.
| Část | Co ukazují výpisy prodejců | Co zaznamenat |
|---|---|---|
| Sestava bloku válců a ventilové desky | Dvě položky: 013 označené R (CW/RH) a 014 označené L (CCW/LH), množství po jedné v tabulce misí | Pozice, ze které stará sestava vycházela, jakékoli značky na staré desce ventilu a úplný kód modelu |
| Přední hnací hřídel | 12, 14 nebo 17 drážkovaných zubů | Počet zubů s fotografickým čtverečkem-na konci hřídele |
| Zadní hnací hřídel | 12 nebo 13 drážkovaných zubů; jeden referenční sloupec v tabulce mise ukazuje místo toho 14, takže seznam považujte za neúplný | Počet zubů, s fotkou |
| Sestava sklopného čepu | 114,7 mm nebo 121 mm | Fotka starého kolíku proti pravidlu nebo posuvnému měřítku s viditelnými oběma konci |
| Pilotní zubové čerpadlo | "Mnoho různých typů" | Fotografie čerpadla a jeho montážní plochy |
V první řadě patří ručička ventilové desce. Stránka produktu Mission pro sestavu uvádí jeden blok válců a jednu pravostrannou-(ve směru hodinových ručiček) ventilovou desku (Misijní hydraulika). Žádný prodejce neuvádí, která sestava jde do předního nebo zadního čerpadla, ani jak R a L mapují danou rotaci čerpadla. Neodvozujte to ze štítků. Potvrďte to číslem dílu podle seznamu dílů pro kód vašeho modelu.
Na hřídelích uvádí katalogová tabulka rozměrů Kawasaki 14zubé drážkování JIS B 1603 pro konec hřídele K3V112. Ostatní počty v seznamech prodejců jsou důvodem, proč počítat zuby na hřídeli, kterou máte.
Na sklopném kolíku jsou v seznamu uvedeny dvě délky, aniž by bylo uvedeno, mezi kterými dvěma body se délka měří. Zeptejte se dodavatele, ke kterému rozměru se údaj vztahuje, než jej přiřadíte ke svému měření.
Tip na lavičku:Před opuštěním lavice si označte přední a zadní část na regulátorech, ventilových deskách a rotačních částech skupiny. Poté v příručce ke svému modelu zkontrolujte, které z nich jsou-specifické pro konkrétní pozici.
Co vyčíst z typového štítku a starého dílu
Toto je identifikační záznam. Sbírejte to, než někoho požádáte o cenovou nabídku:
- Úplný kód modelu a sériové číslo z typového štítku, včetně obou kódů designu.
- Rotace, R nebo L, při pohledu od konce hřídele.
- U dvojitého čerpadla, ať už je každý díl pro přední nebo zadní čerpadlo.
- Drážkový zub počítá na přední a zadní hřídeli.
- Délka naklápěcího čepu, s výše popsanou fotografií.
- Kód regulátoru a zda je regulátor přední nebo zadní.
- Zda je namontováno pilotní zubové čerpadlo nebo PTO, s fotografií.
- Značka stroje, číslo modelu a sériové číslo a číslo dílu čerpadla výrobce stroje, pokud jej máte.
Položky 4 a 5 vyžadují otevření čerpadla. Pokud je stále na stroji, pošlete zbytek a řekněte to.
Pokud vyměňujete kompletní čerpadlo místo opravy,devíti{0}}kontrolní seznam výměny čerpadlapokrývá rozhraní, které tento seznam vynechává.
Nejprve zkontrolujte: vyměňte, přepracujte nebo odejděte
Veřejný katalog Kawasaki uvádí provozní limity, ale žádné limity opotřebení a žádná pravidla pro výměnu-nebo{1}}přepracování. Ty jsou uvedeny v servisní příručce pro konkrétní model, takže každé níže uvedené rozhodnutí je zarámováno jako to, co hledat a co mění v objednávce.
Ložiska
Poznámka pod čarou ke jmenovitému tlaku v katalogu uvádí životnost ložiska jako výjimku, když popisuje trvanlivost (Kawasaki Heavy Industries, katalog KPM1410). Rozhodujte se před citací, ne po ní. Podívejte se, zda návod k vašemu modelu umožňuje ložisko, které bylo staženo z hřídele, vrátit se zpět. Pokud ne, přidejte do objednávky válečková a jehlová ložiska.
Rotační skupina
Vyhledejte si, zda je v návodu poškození bloku válců, pístů nebo botek důvodem k výměně skupiny jako sady. Článek Fluid Power World z roku 2016 o hydraulických součástech obecně říká, že lapování může být vhodné pro vnitřní opotřebení, kde jsou povrchy stále v přijatelných tolerancích, a že jinak jsou válce, písty a další vnitřní díly repasovány nebo vyměňovány (Fluid Power World). To je obecné tvrzení, nikoli povolenka K3V112. Aplikováno zde:
- Viditelné poškozenína bloku, pístech nebo botkách, jako jsou rýhy, důlky, praskliny nebo zadření: očekávejte výměnu a požádejte o jeden-díl a kompletní{1}}skupinovou cenovou nabídku.
- Lehké opotřebení:přepracování je možné pouze v případě, že každý rozměr je v rámci limitů výrobce a pouze obchod, který má tyto limity pro váš model, může provést toto volání.
Tato příručka nereprodukuje limity opotřebení.
Regulátor a pilotní zubové čerpadlo
Zjistěte si, zda je v příručce považujete za opravitelné nebo za položky vyměněné jako kompletní, a před zakoupením sady těsnění regulátoru to vyřešte. Ponechejte stavěcí šrouby a pojistné matice tak, jak jsou uvedeny, pokud návod k vašemu modelu nestanoví jinak.
To, co najdete uvnitř, také ukazuje na příčinu a příčina musí být opravena, jinak nové díly selžou stejným způsobem. Níže uvedené vzory pocházejí z článku Power & Motion z roku 2021 o čerpadlech s proměnnými písty obecně, který napsal manažer společnosti, která prodává opravárenské služby (Výkon a pohyb). Čtěte je jako vodítka, ne jako diagnózu.
| Možná příčina | Poškození článku, který s tím souvisí |
|---|---|
| Znečištěný olej | Poškrábaná deska ventilu, škrábance na sudech a čelech pístů, zadření pístů ve vývrtech válců |
| Přechodné tlakové špičky | Zlomené písty u krku, zlomené hřídele, praskliny v bloku mezi porty |
| Zablokovaný nebo omezený přívod | Poškození kavitací na desce ventilu |
| Nadměrný tlak na pouzdro | Poškrábaný nebo rýhovaný kyvný kotouč, poškozené boty a držák boty, posunuté těsnění hřídele |
Sada těsnění, sada rotačních skupin, jednotlivé díly nebo náhradní čerpadlo
Nakupujte do úrovně poškození, které jste našli, ne do úrovně symptomu. Tabulka je naším čtením zdrojů v předchozí části, nikoli pravidlem výrobce.
| Volba | Hodí se, když | Co řídí náklady | Hlavní riziko | Co musí citát obsahovat |
|---|---|---|---|---|
| Pouze sada těsnění | Únik je vnější a vnitřní části byly zkontrolovány a jsou v pořádku | Nízká cena dílů; práce na pásce a opětovné montáži stále platí | Neobnovuje ztrátu tlaku nebo průtoku v důsledku vnitřního opotřebení | Na jakou konfiguraci čerpadla se vztahuje a zda je zahrnut regulátor, zubové čerpadlo a těsnění PTO |
| Jednotlivé díly | Jedna identifikovatelná část je poškozena, jako je hřídel nebo naklápěcí čep, a její protilehlé části jsou zdravé | Část plus práce | Chyba verze nebo nový díl běžící proti opotřebovanému spoji | Číslo dílu, verze (počet zubů, délka, ruka) a množství |
| Sada rotačních skupin | Blok válců, písty nebo čelisti jsou poškozené | Většina dílů fakturuje, obvykle s přidanými ložisky a těsněním | Opakujte selhání, pokud je příčina stále v systému; špatně objednaná ruka | Každý díl v sadě, ručička a zda pokrývá jednu rotační skupinu nebo obě |
| Náhradní čerpadlo | Pouzdro je poškozené, obě rotační skupiny jsou poškozené nebo se náklady na opravu blíží ceně výměny | Cena čerpadla, doprava a dodací lhůta | Úplný kód modelu a rozhraní stroje se musí shodovat | Kompletní konfigurace nabízené jednotky s výkresem |
Název soupravy neříká, co je v soupravě. V tabulce dílů jednoho prodejce obsahuje řádek s názvem „Kompletní sada rotační skupiny“ číslo dílu-sady těsnění a je popsán jako těsnění a O-kroužky pro tandemové čerpadlo, regulátory, čerpadlo pilotního ozubeného kola a PTO. Na produktové stránce stejného prodejce s tímto názvem je uveden blok válců, ventilová deska, sada pístů, přídržná deska, kuličkové vedení a pružiny (Tabulka Mission Hydraulics; stránka produktu, obě zkontrolovány 9. října 2026). Požádejte každého dodavatele o seznam-po{4}}řádcích s čísly dílů, množstvím a tím, co je vyloučeno.
Pro poslední řádek tabulky je ve stejném článku Fluid Power World uvedeno obecné pravidlo: oprava má smysl, pokud nestojí více než 60 až 70 procent nové součásti. Přidává výjimku. Pokud nová jednotka není snadno dostupná a kritický stroj je mimo provoz, oprava může být stále praktická s vyššími náklady. Pravidlo se vztahuje na hydraulické komponenty obecně a není prahem. Chcete-li ji použít, vydělte plnou cenu opravy cenou dodané náhradní pumpy. Započítávejte díly, ložiska, těsnění, práci a testování do nákladů na opravu a požádejte o obě nabídky současně.
Zpracovaný příklad (předpokládané údaje, jakákoli měna):pokud oprava činí celkem 6 000 a náhradní čerpadlo je nabízeno za 10 000 dodaných, poměr je 6 000 ÷ 10,000 =0.60na spodním okraji tohoto rozsahu. Pokud pás{1}}dolů přidá druhou rotační skupinu a oprava dosáhne 8 000, poměr je0.80, nad tím.
Tato čísla jsou vynalezena pro zobrazení aritmetiky. Nejsou to ceny. Poměr je jeden vstup. Nastavte ji vedle dodací lhůty pro každou možnost, nákladů na nečinný stroj a záruky, kterou každý dodavatel vypracuje písemně.
Pokud srovnání ukazuje na výměnu,Kompletní stránka čerpadla K3V112uvádí rozvržení, která vytváříme. Je to výchozí bod, nikoli potvrzení vhodnosti. To pochází z vašeho úplného kódu modelu a kontroly výkresu.
Před objednáním: potvrďte, že problém je v čerpadle
Nové vnitřní díly neodstraní závadu v odpadním potrubí, sacím potrubí nebo filtraci. Před odesláním objednávky se vyplatí provést tři kontroly.
Průtok odtoku pouzdra
Katalog Kawasaki neuvádí žádný limit průtoku odtoku. Obecně platí, že výše citovaný článek Power & Motion uvádí, že odtok větší než 10 procent celkové průtokové kapacity čerpadla znamená nadměrné opotřebení. Také říká, že metoda není platná pro čerpadla s vnitřní kontrolou mezi skříní a sáním. Hodnotu blízkou této úrovni berte jako důvod ke kontrole, nikoli jako důvod k objednávce. Porovnávejte hodnoty pouze při stejném tlaku, rychlosti a teplotě oleje.
Tlak případu
Katalog Kawasaki uvádí, že tlak pláště by normálně neměl překročit 0,1 MPa a 0,4 MPa na svém vrcholu a že vypouštěcí hadice a vypouštěcí filtr by měly být dimenzovány tak, aby vyhovovaly. Doprovodný diagram vykresluje vrchol jako 0,1sekundový přechodový jev. Omezené odtokové potrubí, které drží pouzdro nad těmito hodnotami, je systémovou chybou a je to stav spojený s poškozením botky a kotouče v tabulce výše.
Odsávání a filtrace
Zkontrolujte sací síto a zpětný filtr, včetně způsobu montáže filtru. Ve vláknu na Heavy Equipment Forums z roku 2015, začátečník vlákna, popisující Kobelco SK130-8 s opakovanými poruchami hlavního čerpadla, ohlásil zjištění, že obtokový ventil filtru je nainstalovaný obráceně, což propouští nefiltrovaný olej (Fóra o těžkém vybavení). Je to neověřený účet jednoho uživatele fóra a model čerpadla není uveden. Je zahrnut, protože ukazuje druh závady, kterou objednávka dílů nemůže vyřešit.
Originální, aftermarket a repasované díly: co žádat
Štítek dílu vám řekne méně než papírování, které je dodavatel ochoten s ním poslat. Tři otázky se často vyskytují společně a měly by být položeny samostatně:
Původ
Kdo vyrobil díl a prodává se jako originální Kawasaki, repasovaný nebo kompatibilní?
Sledovatelnost
Jaké dokumenty spojují tento díl s tímto výrobcem: obal, číslo dílu, šarže nebo kontrolní záznam?
Povolení
Pokud se prodejce označuje za autorizovaný kanál Kawasaki, co to ukazuje?
Třetí je otázka na prodejce, ne na díl. Díl zakoupený mimo autorizovaný kanál proto není -originální a autorizační dopis nepotvrzuje, že je verze vhodná pro vaši pumpu.
Bez ohledu na původ se také písemně zeptejte:
- Zda jsou blok válců a ventilová deska dodávány společně a pro kterou ruku.
- Jaký záznam o kontrole je dodáván s kluznými plochami a zda byla před odesláním testována sestavená rotační skupina nebo čerpadlo.
- Na co se záruka vztahuje, na jak dlouho a co se stane, pokud se ukáže, že verze není správná.
Tyto otázky se týkají pouze částí. Pro posouzení dodavatele jako celku se podívejte na naše srovnáníoriginální a aftermarket hydraulická čerpadla.
Po přestavbě: podmínky, které nové díly potřebují
Přestavěné čerpadlo musí běžet v souladu s podmínkami zveřejněnými Kawasaki pro olej a instalaci. Níže uvedené hodnoty pocházejí z katalogu KPM1410, z října 2014, na vydání odkazované z produktové stránky K3V/K5V Kawasaki ze dne 9. října 2026 (Kawasaki Heavy Industries). Katalog popisuje své technické údaje jako typické hodnoty, nikoli zaručené.
| Stav | Co uvádí katalog |
|---|---|
| Tekutina | Hydraulická kapalina proti-opotřebení; o jiných kapalinách se poraďte s Kawasaki |
| Rozsah viskozity | 10 až 1 000 mm²/s |
| Rozsah teplot oleje | −20 až +95 stupňů |
| Čistota | Minimálně NAS 1638 Class 9 (ISO 4406 -/18/15), s nepřetržitým filtrováním |
| Filtrace | Nominální 10 μm filtr ve zpětném vedení; Síto 80 až 150 mesh v sacím potrubí |
| Tlak případu | Ne více než 0,1 MPa normálně a 0,4 MPa na svém vrcholu |
| Montáž a vypouštění | Hřídel horizontální; odtok odebraný z horního vypouštěcího otvoru, smyčka nad horní částí skříně čerpadla, v potrubí, které není menší než port |
| Před zahájením | Naplňte skříň čerpadla systémovou kapalinou přes odtokovou přípojku skříně; případ musí zůstat plný |
| Připojení pohonu | Pružná spojka; paralelní chyba v rámci ±0,03 mm; žádné radiální nebo axiální zatížení na konci hřídele |
Hodnoty viskozity a teploty jsou vnější rozsahy uvedené v katalogu, nikoli doporučený provozní bod.
Naplnění pouzdra je krokem k ochraně.Japonský text stejného dvojjazyčného katalogu dodává, že bez oleje v pouzdře se mohou vnitřní části zadřít nedostatečným mazáním.
Katalog uvádí podmínky instalace, nikoli pořadí uvádění do provozu. Při prvním spuštění, propláchnutí a převzetí po přestavbě postupujte podle pokynů v návodu k čerpadlu pro váš model a podle pokynů výrobce stroje.
Kontrolní seznam objednávky a další krok
Dodavatel může potvrdit díly čerpadla K3V112 pouze podle toho, co odešlete, odešlete je proto všechny v jedné zprávě:
- Identifikační záznam z výše uvedeného seznamu s fotografií na typovém štítku
- Množství každého dílu nebo sady, datum, do kdy je potřebujete, a místo určení
- Požadované díly, seskupené podle sestavy a možnost, kterou chcete uvést: sada těsnění, jednotlivé díly, rotační skupina nebo kompletní čerpadlo
- Žádost o seznam sad -po{1}}řadách s čísly dílů, množstvími a výjimkami
- Důkazy, které chcete s díly: původ, doklady o sledovatelnosti, kontrolní záznam, záruční podmínky
- Odstraňte-nálezy a fotografie desky ventilu, čela bloku válců a patek, pokud je čerpadlo již otevřeno
- Dosud provedené kontroly systému: průtok vypouštění skříně, tlak skříně, sítko a filtr
- Žádost o kompletní-cenu čerpadla spolu s nabídkou dílů, abyste mohli vypočítat poměr opravy
Pro odeslání prvního dotazu není nutné pumpu otevírat. Pro začátek stačí kód modelu, rotace, kód regulátoru, množství a místo určení.
Tento seznam funguje s jakýmkoli dodavatelem dílů. Publikovaná řada K3V112 společnosti Sheungchak je kompletní čerpadla v uspořádání S, DT, DP a DTP. Pokud vaše srovnání ukazuje na výměnu, zašlete fotografii na štítku a identifikační záznam prostřednictvím našehopoptávkový formulář. Požádejte o kontrolu modelu, kontrolu výkresu a cenovou nabídku, která uvádí úplnou konfiguraci nabízeného čerpadla.
